芮锋射频技术(上海)有限公司混响室成功交付

2018-06-06

      2018年5月下旬,由芮锋射频技术(上海)有限公司(简称:RFT公司)承建的东南大学机械工程学院混响室顺利交付。本项目为墙面摆动式搅拌(oscillating wall stirrer)混响室。

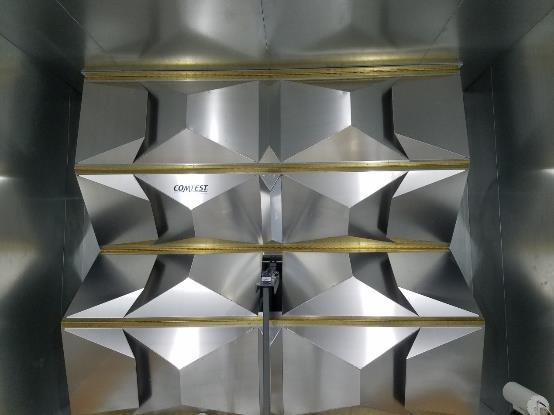

混响室现场照片
COMTEST工程现场安装服务
      旋转式搅拌器在混响室中应用较为广泛,当然目前也有其他多种类型的搅拌激励方式,比如频率、源和振荡方式。搅拌的目的是改变腔体的特性条件以达到在不同的激励条件下腔体的不同模数。同时通过旋转和摆动搅拌器来改变腔体的几何结构也可以成功的激励出不同的模数。
      旋转与摆动方式的不同在于旋转搅拌叶是360度旋转,而摆动叶从a点移动至b点。两种方式达到了同样的目的,也同样满足模数足够的激励,这些可以通过后面的场均匀性校准来验证。同时两种方式同样应用于搅动模式和调谐模式。

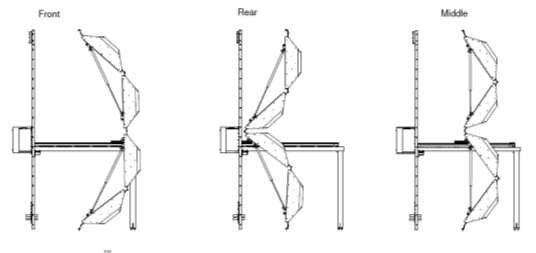

移动示意图
项目的亮点:
  混响室依据客户要求,采用镀锌钢板焊接而成,混响室内部为平整镀锌钢板层。外部使用焊接的方式完成,全部使用标准的模块尺寸完成。并且通过特殊的方法克服了焊接带来的变形。使用这些模板可提供各种可能尺寸的屏蔽体,而且屏蔽模块可以随意放置截止波导和接口板。
  采用荷兰COMTEST墙面摆动式搅拌器,利用搅拌墙的旋转和摆动,使混响室内部空腔体积不断变化,从而连续改变空腔谐振条件而达到混响的目的。与传统搅拌器相比,这种技术的主要特点之一是在同样空腔内的体积可以获得更大的有效测试空间。并且搅拌墙是在标准矩形屏蔽室内实现,所以在确保高屏蔽的环境同时,可以广泛应用于EMC测试。搅拌墙可以随意移动,因此允许搅拌循环的重复性,并且和传统混响室在抗扰度测试中具有相同的功能。满足IEC61000-4-21、MIL-STD-461和DO-160G等标准要求。
混响室主要指标:
  屏蔽壳体外尺寸:长6.4m,宽4.05m,高3.15m。
  测试空间不小于:3.5m*3.0m*2.0m。
  屏蔽效能(SE)在10kHz~18GHz频段范围内,依照最新版EN50147-1和GB12190最新标准的测试数据,并完全优于标准要求:
Frequency
Shielding Effectiveness
Field
10 kHz
≥70dB
Magnetic/磁场
100kHz
≥90 dB
Magnetic/磁场
1MHz
≥100 dB
Magnetic/磁场
10kHz
≥100 dB
Electric/电场
100kHz
≥110 dB
Electric/电场
1MHz
≥110 dB
Electric/电场
100MHz
≥100 dB
Electric/电场
100MHz
≥100 dB
Plane wave/平面波
1GHz
≥100 dB
Microwave/微波
10GHz
≥100 dB
Microwave/微波
18GHz
≥100 dB
Microwave/微波
  场均匀性(FU)在180MHz-18GHz频段范围内,依照最新版IEC6100-4-21标准规定的测量方法,当频率高于400MHz时,场的标准差在3dB以内;180MHz-400MHz之间时,标准差由4dB线性递减为3dB。
