芮锋射频技术(上海)有限公司PIM暗室成功交付

2020-12-26

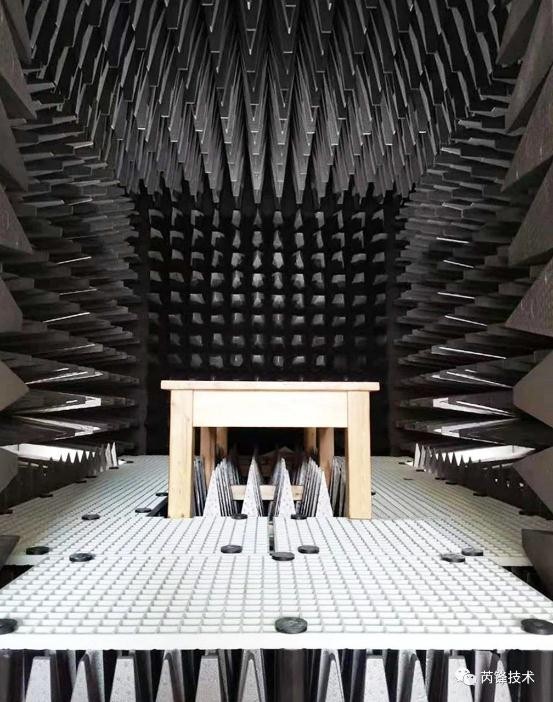

    2020年12月,芮锋技术成功向国际通讯巨头交付了一套PIM暗室,并通过最终验收。


    测试要求:

 选取测试桌上暗室中心点,按照田字形依次挪动测试9个位置点及中心点上方1个位置点,每个位置点重复测试3次。

 测试距离:如图,平行暗室长宽方向,相邻位置点距离为λ/2,其中λ为待测频点的波长。


    验收指标:

 残余电平限值要求:≤-168dBc  PIM3@2*43dBm

    测试结果:所有位置点的所有测试数据均满足要求,并且70%的测试点优于≤-170dBc

 一致性:同一频段下相同位置点的残余电平实测指标,考虑测试正常波动,三次重复测试偏差都小于≤3dB

    测试结果:三次重复测试偏差都小于≤1.5dB


测试结果远优于技术要求,稳定性非常好的原因:

 精确的设计,消除影响PIM指标的各个细节;

 项目采用荷兰COMTEST硬质吸波材料MT65/MT45-JT系列;具备优越的反射特性;
 硬质吸波材料完全不掉粉,对PIM指标及测试稳定性起到了保证;

 硬质吸波材料不受环境温湿度变化,而影响其吸波材料的吸收特性;

    这次项目的成功,开创了硬质吸波材料在PIM暗室中的使用。性能远优于传统吸波材料应用于PIM暗室。


设计示意图
