芮锋射频技术(上海)有限公司首个10m法电波暗室成功交付

2018-01-08

      2017年12月下旬,由芮锋射频技术(上海)有限公司(简称:RFT公司)承建的中国电子科技集团第五十三研究所电磁检测中心10米法电波暗室,顺利通过专家组评审验收,各项指标处于业内领先水平。

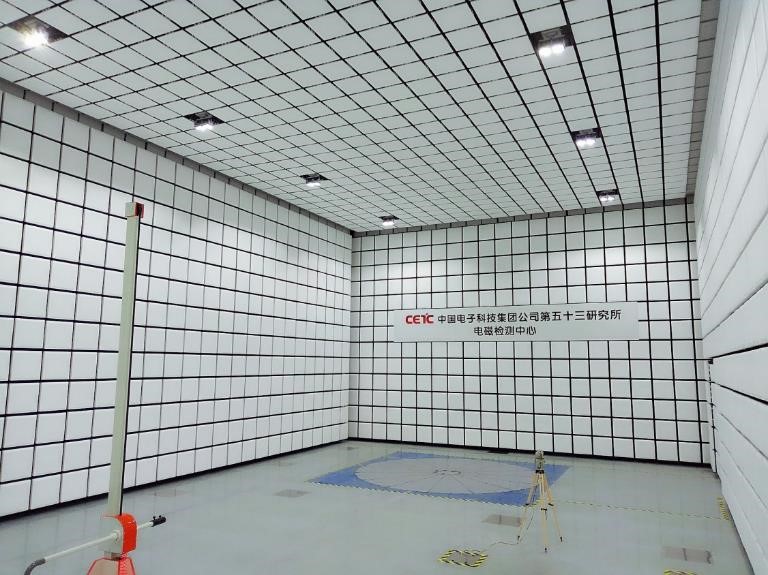

10米法电波暗室
COMTEST原厂服务
      电波暗室场地验收于2017年11月08日由上海电器科学研究所严格按照用户技术要求及国内外最新标准指标下完成并通过暗室性能验收测试。
项目的亮点:
  使用进口荷兰COMTEST硬质吸波材料,承诺使用年限超过30年。并与传统的吸波材料相比较,防水,防潮,防掉碳粉上有着巨大的优势及改善。
  暗室完全符合任何环保标准;从屏蔽、铁氧体到吸波材料全部采用拼装技术;无任何胶水使用。
  吸波材料采用等高满铺设计,同时满足军民标测试要求;并在吸波材料上铺设白盖,不仅提升了美观度并保护吸波材料。

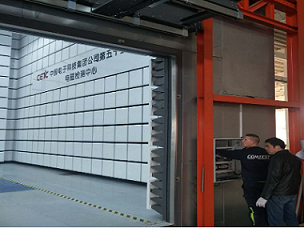

  采用荷兰进口COMTEST 3m*3m全自动滑动门,带有5吨的垂直升降自动门槛;能保证车辆直接进入暗室内部。
  COMTEST屏蔽门具有独特的无摩擦并联闭合系统。这种多重(> 6)点锁定系统确保了安装在门框中的双列指型簧片更长的使用次数和寿命。所有全自动门都配有安全系统,以防止启闭时被阻塞。门的操作是从一个单独的控制柜完成的。按钮用于操作射频屏蔽滑动门。只要按下按钮,门将沿给定的方向移动。一旦释放按钮,门将立即停止。

  暗室反射面使用镀锌钢板,承重能力达每平米3吨。
  暗室性能重要指标NSA(归一化场地衰减)是在暗室中轴线上达到+/-3.5dB。
暗室主要指标:
  静区尺寸:直径5米,高2.5米@10米测试距离; 直径2米,高2米@3米测试距离。
  归一化场地衰减(NSA)在30MHz~1GHz频率范围内,依照最新版的GB 9254、CISPR 16-1-4(GB/T 6113.104)和ANSI C63.4标准规定的测量方法,分别以10米测试距离,直径5米,高2.5米的静区和3米测试距离,直径2米,高2米的静区,采用中轴线测试,归一化场地衰减值(NSA)为≤+/-3.5dB。
  场地电压驻波比(SVSWR)在1GHz~18GHz频率范围内,依照最新版CISPR 16-1-4(GB/T 6113.104)和CISPR16-2-3(GB/T 6113.203)标准规定的测量方法,3米/5米测试距离,直径2米/5米,高2米的静区,场地驻波比(SVSWR)≤5.5dB。
  场均匀性(FU)在26MHz-18GHz频段范围内,依照最新版IEC61000-4-3(GB/T17626.3)标准规定的测量方法,测试距离3米,在暗室反射地面之上0.8m~2.3m范围内1.5m*1.5m 的垂直平面,16个测试点中75%的点场地均匀性(FU)在0~+6dB之间。
